二通閥球 > B168-FX
| 品名： | B168-FX |
|---|---|
| 材質： | A351 CF8M(18Cr-8Ni-Mo) |
| 鑄造： | 砂模鑄造 |
| 熱處理： | 固溶化 |
| 精度： | 真圓度≦0.03mm |
| 尺寸： | 1 1/4"~8" |
| Service Application： | Water、Oil、Gas、Thermal Fluid、Chemicals、and others |
| Certifications： | BVQI NSF-ISR ISO 9001:2008 |

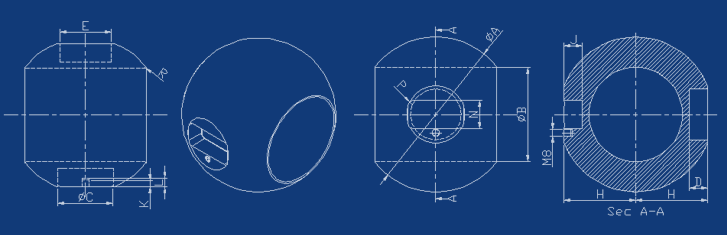

| φA | φB | φC | D | E | H | J | K | L | N | P | R | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 1/4" | 54 | 32.8 | 19.28 | 6.4 | 17.7 | 11.3 | 6.4 | 2.25 | 2.9 | 9.6 | 1.6 | 0.5 |
| 1 1/2" | 65 | 39.5 | 23.2 | 7.7 | 21.3 | 13.6 | 7.7 | 2.7 | 3.5 | 11.6 | 1.9 | 0.5 |
| 2" | 89 | 54 | 31.8 | 10.6 | 29.2 | 18.6 | 10.6 | 3.7 | 4.8 | 15.9 | 2.6 | 0.5 |
| 3" | 126 | 76.5 | 45 | 15 | 41.3 | 26.3 | 15 | 5.25 | 6.75 | 22.6 | 3.75 | 0.8 |
| 4" | 168 | 102 | 60 | 20 | 55.1 | 35.1 | 20 | 7 | 9 | 30.1 | 5 | 0.8 |
| 6" | 241 | 146.3 | 86 | 28.7 | 79 | 50.4 | 28.7 | 10 | 12.9 | 43 | 4.2 | 1 |
| 8" | 318 | 193.1 | 113.5 | 37.8 | 104.3 | 66.4 | 37.9 | 13.25 | 17 | 56.9 | 9.5 | 1.2 |
*產品規格尺寸樣式可依客戶需求訂製
